Name: Carcasa de motor y buje de rotor de magnesio AZ31B mecanizado CNC de precisión personalizado con tolerancia de ±0.01 mm y alta amortiguación de vibraciones
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: OEM/ODM
Price: 60.00 USD
Availability: InStock

En casa > Productos > el trabajar a máquina de la precisión del CNC >

Carcasa de motor y buje de rotor de magnesio AZ31B mecanizado CNC de precisión personalizado con tolerancia de ±0.01 mm y alta amortiguación de vibraciones

Carcasa del motor de magnesio AZ31B

Buje del rotor de tolerancia de ±0

01 mm

Lugar de origen:

Porcelana

Nombre de la marca:

JYH

Certificación:

ISO9001,IATF1969

Número de modelo:

OEM/ODM

Contacta con nosotros

Solicitar una cita

Detalles del producto

Tolerancia:

±0,01mm

Procesamiento de polillas:

Mecanizado CNC

Tipo de material:

Aleación de magnesio AZ31B (Mg-3Al-1Zn)

Industrias de aplicaciones:

Aeroespacial, automotriz, médica y electrónica

Las máquinas de lavar:

Piezas de metal

Aplicado:

Equipos industriales

Piezas de torneado:

No estándar

Artículo:

Pieza de mecanizado de precisión CNC

Tratamiento térmico:

Disponible bajo petición

Uso final:

OEM, ODM

cantidad menor:

1 pieza

Resaltar:

Carcasa del motor de magnesio AZ31B

Buje del rotor de tolerancia de ±0

01 mm

Condiciones de pago y envío

Cantidad de orden mínima

Detalles de empaquetado

Embalaje personalizado

Tiempo de entrega

5-8 días

Condiciones de pago

LC, D/A, D/P, T/T

Capacidad de la fuente

Prototipo para producción en masa

Productos relacionados

Contacta con nosotros

Sandy Xu

Contacta ahora

Descripción del producto

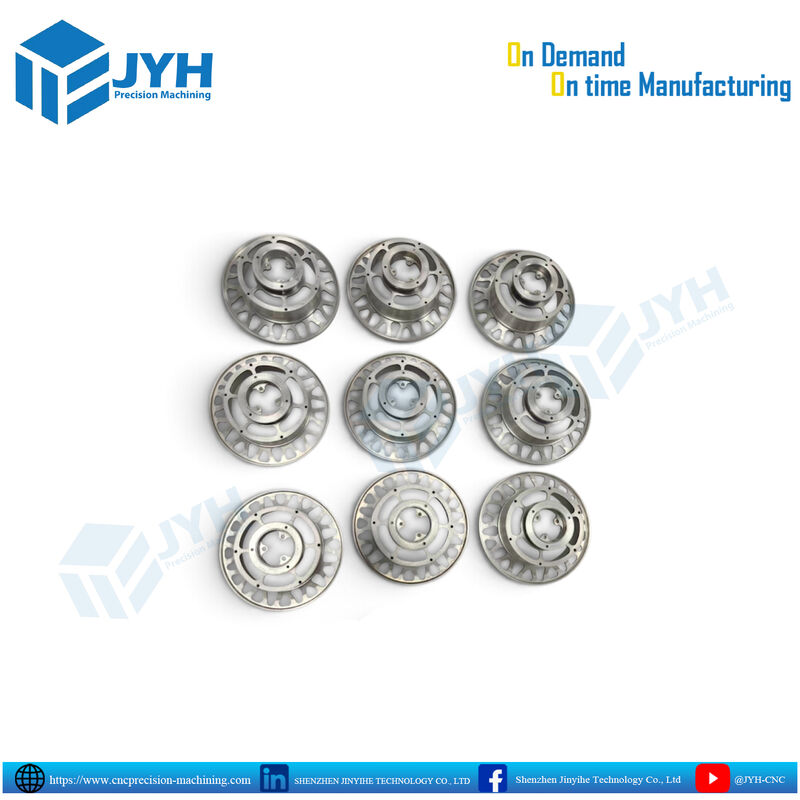

Precisión personalizada con máquinas CNC de magnesio AZ31B carcasa del motor y eje del rotor

Diseñado específicamente para ensambles dinámicos de peso crítico, este mecanizado CNC personalizadoEl magnesio AZ31BLa carcasa de la campana final del motor y el estator proporciona una relación de rigidez/peso sin igual para vehículos aéreos no tripulados (UAV), articulaciones robóticas de alta aceleración, sistemas de cardán,y el hardware del tren motriz eléctrico.

Este componente, elaborado a partir de placas de herramientas y barras forjadas AZ31B, utiliza un molino CNC de múltiples ejes y centros de fresado simultáneos de 5 ejes.bolsillos de reducción de peso de alta relación de aspecto, y perforadores de precisión con tolerancias geométricas ajustadas hasta ± 0,005 mm (± 0,0002 pulgadas).

El magnesio AZ31B es aproximadamente un 33% más ligero que el aluminio aeroespacial 6061-T6 y un 77% más ligero que el acero, ofreciendo una resistencia específica superior y una capacidad excepcional de amortiguación de vibraciones mecánicas.Para garantizar un rendimiento fiable en entornos de rotación de alta velocidad, cada carcasa se somete a un mecanizado de alta velocidad controlado de varios ejes (HSM) con controles de temperatura de la viruta dedicados, eliminando la tensión residual y la deformación térmica a través de paredes estructurales ultrafinas.

Especificaciones técnicas

Parámetro	Capacidad estándar / especificación	Notas de ingeniería
Designación del material	Alquilo de magnesio AZ31B (Mg-3Al-1Zn)	Alta ductilidad, amortiguación superior, no magnético
Método de mecanizado	Molino de torneado de varios ejes y fresado simultáneo de 5 ejes	Las ranuras de refrigeración radiales y el punto de referencia del rodamiento cortados en una sola sujeción
Tolerancias dimensionales	± 0,010 mm estándar; hasta ± 0,005 mm crítico	CMM verificada de acuerdo con la norma ISO 2768-m/f o ASME Y14.5
Concentricidad y caudal	Dentro de los 0,008 mm (0.0003 pulgadas)	Critical para el equilibrio dinámico del motor a altas RPM
Precisión de los rodamientos	La norma ISO H6 / H7 establece un espacio libre o un ajuste de prensa.	con una longitud superior o igual a 30 mm
Finado de superficie (mecanizado)	Ra 0,4 μm−Ra 0,8 μm (16−32 μin)	El acabado ultra fino pasa en fechas críticas
Opciones de tratamiento de la superficie	Oxidación electrolítica del plasma (PEO/queronita), conversión química (Dow 7/17), cerakote	Proporciona una alta resistencia al desgaste, aislamiento dieléctrico y protección contra sal
Inspección de calidad	100% CMM, proyector de perfil óptico, balanceador dinámico	Certificados de materiales (EN 10204 3.1) y informe de inspección completo en globo

Comparación del rendimiento del material: Magnesio AZ31B vs. aleaciones estructurales

Al seleccionar materiales para el hardware de rotación, la propulsión de drones o la robótica portátil,La resistencia específica (relación fuerza-peso) y la amortiguación natural de la frecuencia dictan la eficiencia y la disipación térmica:

Propiedad métrica / aleación	El magnesio AZ31B	Aluminio 6061-T6	de aluminio 7075-T6
Densidad (ρ)	1.78 g/cm3 (peso ultraligero)	20,70 g/cm3	2.81 g/cm3
Fuerza de rendimiento	150 a 200 MPa	276 MPa	503 MPa
Resistencia específica (Sγ/ρ)	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:
Capacidad de amortiguación	Excepcional (Absorbe armónicos de altas RPM)	Moderado	Bajo
Mecanizabilidad	Excelente (fuerza de corte más baja)	Muy bien.	Es excelente.
Potencial de reducción de peso	Línea de base (~33% más ligero que Al)	+51% más pesado	+57% más pesado
Caso de uso primario	Motores de UAV, cardas ópticas, enlaces robóticos	Cubiertos, marcos, placas térmicas	Esparras estructurales de alto esfuerzo

Manufactura e Ingeniería

Producción integrada de molinos de torneado:Los pasajes de aire radiales exteriores, la localización de los pasos piloto y los patrones de sujeción concéntricos se mecanizan en operaciones unificadas para minimizar los errores acumulados de escorrentía entre las características dinámicas y estáticas.
Amortización de vibraciones altas:La estructura de red atómica del magnesio AZ31B absorbe vibraciones mecánicas y resonancia acústica.protección de los rodamientos de bolas de alta velocidad contra el fallo por fatiga prematura durante los ciclos de aceleración rápida.
Ingeniería de protección contra la corrosión:Debido a que el magnesio es galvánicamente activo,Las piezas se preparan con tratamientos superficiales especializados, como la oxidación electrolítica por plasma (PEO) o el Cerakote aeroespacial de alto grado, para proporcionar un aislamiento de barrera robusto contra la humedad., rociador de sal y acoplamiento galvánico con sujetadores de acero.
Seguridad contra incendios y disciplina de las herramientas:Mecanizado bajo estrictos protocolos de seguridad contra incendios utilizando herramientas de carburo afilado dedicadas, limpieza controlada de chips,y refrigerantes sintéticos especializados a base de aceite o inertes para evitar la microignición de las partículas finas de magnesio.

Lista de verificación de la producción para las consultas

Presentar los modelos CAD 3D (. Paso.,. STP, o.IGES) y un dibujo 2D de acompañamiento que resalta los diámetros del taladro del rodamiento, las calificaciones de concentricidad y los datos de GD&T.
Especificar los requisitos de revestimiento medioambiental (en la forma en que se haya trabajado con aceite anticorrosión, revestimiento de conversión química, PEO o cerámica de película fina Cerakote exterior).
Identificar las especificaciones de las interfaces de hardware (por ejemplo, agujeros libres para los tornillos de acero inoxidable, agujeros roscados que requieren inserciones de hilos de hélicoil / alambre para evitar la corrosión galvánica).
Describa los hitos de su producción: muestras piloto rápidas (1-10 unidades) frente a los volúmenes de fabricación en serie (100-10.000+ unidades).
