Name: Soporte estructural de brazo de aluminio mecanizado CNC de precisión personalizado con tolerancia de ±0.005 mm y fresado CNC de 5 ejes
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: OEM/ODM
Price: 60.00 USD
Availability: InStock

En casa > Productos > el trabajar a máquina de la precisión del CNC >

Soporte estructural de brazo de aluminio mecanizado CNC de precisión personalizado con tolerancia de ±0.005 mm y fresado CNC de 5 ejes

Soporte de brazo estructural con tolerancia de ±0

005 mm

Soporte mecanizado CNC de fresado CNC de 5 ejes

Lugar de origen:

Porcelana

Nombre de la marca:

JYH

Certificación:

ISO9001,IATF1969

Número de modelo:

OEM/ODM

Contacta con nosotros

Solicitar una cita

Soporte estructural de brazo de aluminio mecanizado CNC de precisión personalizado con tolerancia de ±0.005 mm y fresado CNC de 5 ejes

Detalles del producto

Finalizado:

anodización clara

Software:

CAD/CAM/CORELDRAW/PRO/E/UG/IGS/STP

Nombre de la pieza:

Piezas de mecanizado de precisión de CNC

Capacidad de mecanizado:

3 ejes / 4 ejes / 5 ejes

Formato de dibujo:

Los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos

Tratamiento térmico:

Disponible bajo petición

Servicio:

Personalizado para prototipo CNC de metal

archivos disponibles:

paso/stp/igs/x_t/stl

Tratamiento superficial:

Voladura de arena

Alta precisión:

± 0,005 mm Tolerancia

Tamaño máximo de la pieza de trabajo:

500x500x300mm

Inspección:

Utilice las calibres, CMM, etc.

Equipo:

Paleta nido

Señal óptica:

ANTEOJOS

Destacar:

Mecanizado de precisión CNC, mecanizado CNC

Resaltar:

Soporte de brazo estructural con tolerancia de ±0

005 mm

Soporte mecanizado CNC de fresado CNC de 5 ejes

Condiciones de pago y envío

Cantidad de orden mínima

Detalles de empaquetado

Embalaje personalizado

Tiempo de entrega

5-8 días

Condiciones de pago

LC, D/A, D/P, T/T

Capacidad de la fuente

Prototipo para producción en masa

Productos relacionados

Contacta con nosotros

Sandy Xu

Contacta ahora

Descripción del producto

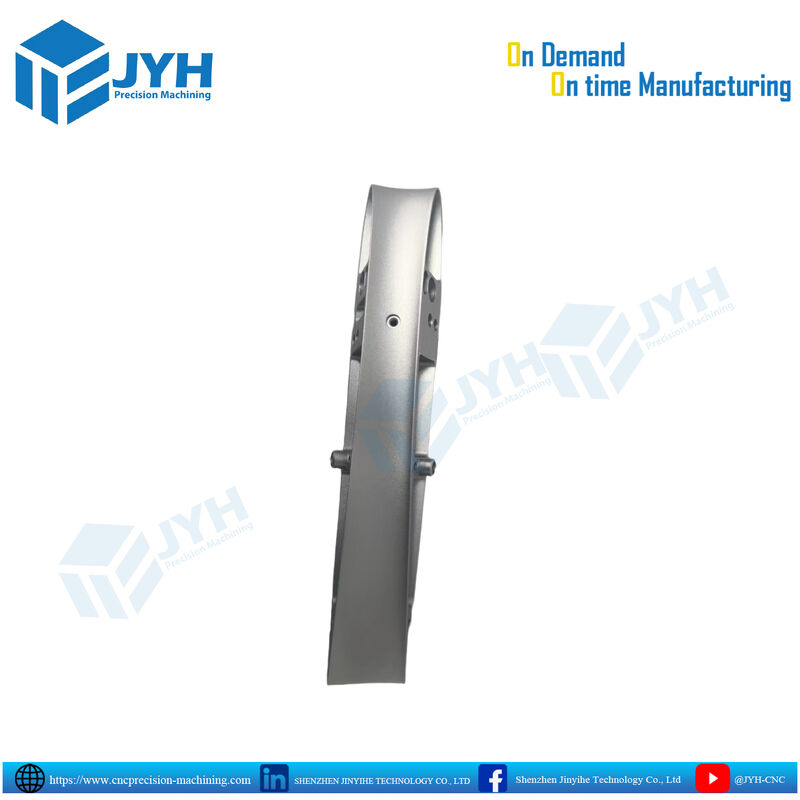

Soporte Estructural de Aluminio Mecanizado CNC de Precisión Personalizado

Diseñado para una rigidez crítica en misiones, una alineación cinemática precisa y un bajo peso, este soporte estructural de brazo de aluminio mecanizado CNC personalizado ofrece un rendimiento mecánico excepcional en plataformas aeroespaciales, robóticas, optoelectrónicas y de maquinaria automatizada. Producido utilizando centros avanzados de fresado CNC de 4 y 5 ejes, cada componente se somete a un contorneado continuo multieje para lograr radios exteriores curvos complejos, cavidades de referencia precisas y orificios de montaje perforados con tolerancias geométricas tan ajustadas como ±0.005 mm (±0.0002 in).

El componente destacado combina cavidades internas de aligeramiento con nervios de rigidez estructural para optimizar la relación resistencia-peso. Acabado con un chorreado uniforme con microesferas finas seguido de anodizado transparente MIL-A-8625 Tipo II Clase 1, garantiza una resistencia a la corrosión atmosférica a largo plazo, dureza superficial y una estética mate arquitectónica antirreflejos.

Especificaciones Técnicas

Parámetro	Capacidad Estándar / Especificación	Notas / Opciones
Opciones de Material	Aluminio 6061-T6, 7075-T6, 6082-T6, 2024-T3	También se admiten magnesio AZ31B y acero inoxidable 303/304
Tecnología de Mecanizado	Fresado CNC Simultáneo de 4 / 5 Ejes	Contorneado multieje y posicionamiento en una sola configuración
Tolerancias Dimensionales	±0.010 mm estándar; hasta ±0.005 mm crítico	Verificado por CMM según ISO 2768-m/f o ASME Y14.5
Posición Verdadera de Agujero / Orificio	Dentro de Ø0.015 mm con respecto a las referencias primarias	Agujeros para pasadores escariados y roscas de precisión (M2-M12)
Acabado Superficial (Tal como se mecaniza)	Ra 0.8 μm - Ra 1.6 μm (32 - 63 μin)	Pasadas de acabado de alta velocidad
Tratamiento Superficial	Chorreado con microesferas de vidrio + Anodizado Transparente Tipo II	Recubrimiento Duro Tipo III, Cromato (MIL-DTL-5541) o Cerakote
Espesor del Recubrimiento	8 - 15 μm (Anodizado Tipo II)	Margen de ingeniería calculado antes del roscado
Control de Calidad	Inspección CMM al 100%, Proyector Óptico, Perfilómetro de Superficie	Se proporcionan FAI completos, certificados de material y COC de anodizado

Comparación de Materiales de Ingeniería

La elección de la aleación correcta depende del equilibrio entre la carga mecánica dinámica, la exposición ambiental y los requisitos de peso del componente:

Métrica / Propiedad de la Aleación	AL 6061-T6	AL 7075-T6	AL 6082-T6
Límite Elástico	~276 MPa (40 ksi)	~503 MPa (73 ksi)	~260 MPa (38 ksi)
Resistencia a la Tracción Última	~310 MPa (45 ksi)	~572 MPa (83 ksi)	~310 MPa (45 ksi)
Calificación de Mecanizado	Alta (Evacuación de viruta limpia)	Excelente (Rígido, baja rebaba)	Alta (Comparable a 6061)
Respuesta al Anodizado	Acabado transparente limpio y muy uniforme	Tinte ligeramente más oscuro/grisáceo	Claridad cosmética muy buena
Resistencia a la Corrosión	Superior (Marina y atmosférica)	Moderada (Requiere sellado de anodizado)	Alta (Estructural europeo estándar)
Aplicación Recomendada	Automatización general, carcasas, brazos robóticos	Bielas de alta tensión, marcos aeroespaciales	Infraestructura europea, pórticos robóticos

Ventajas Clave de DFM y Fabricación

Mecanizado Multieje en una Sola Configuración: Las curvaturas estéticas y las ubicaciones de los pasadores de referencia funcionales se cortan en trayectorias de herramienta unificadas de 5 ejes, eliminando las acumulaciones de tolerancia comunes en el re-sujeción en múltiples etapas.
Margen de Roscado y Agujero Pre-Recubrimiento: Todos los taladros para roscas, insertos roscados y ubicaciones de pasadores escariados tienen en cuenta una capa de crecimiento anódico de 8-12 μm para garantizar cero interferencias tras el ensamblaje mecánico final.
Equilibrio Dinámico Optimizado: Las rutinas de ranurado eliminan la masa central innecesaria mientras mantienen la rigidez bajo vibración torsional y ciclos de alta carga.
Estricto Control de Calidad: Trazabilidad completa del lote con certificados de material EN 10204 3.1, planos dimensionales completos con globos e informes de máquina de medición por coordenadas (CMM) incluidos con cada lote de producción.

Lista de Verificación de Verificación de Producción para Consultas

1. Cargue los archivos CAD 3D (.STEP o .IGES) junto con un dibujo PDF 2D que especifique tolerancias críticas, características de referencia y llamadas de rosca.

2. Designe la preferencia de aleación (6061-T6 para rendimiento estructural de propósito general o 7075-T6 para carga de fluencia elevada).

3. Confirme la llamada de tratamiento superficial (Chorreado con microesferas estándar + Anodizado Transparente Tipo II según MIL-A-8625, o tinte de anodizado / recubrimiento duro alternativo).

4. Indique el volumen de muestra de prototipo inicial frente a las cantidades de lotes de producción programados completos.
