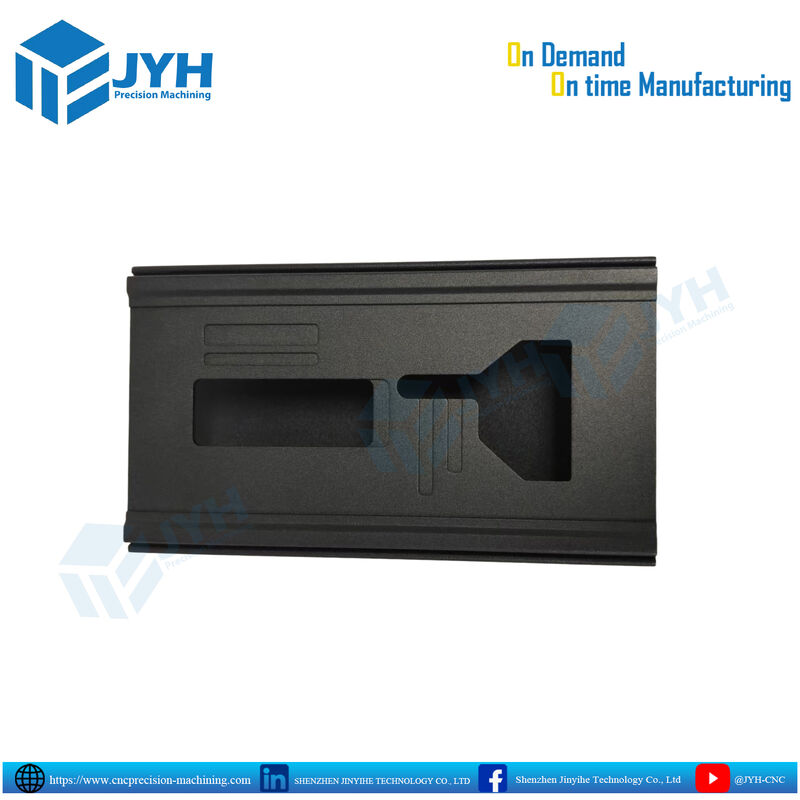

Caja de aluminio mecanizado CNC | Carcasa anodizada negra.
Carcasa de aluminio mecanizada CNC personalizada con acabado anodizado negro
Mecanizado CNC de precisión | Carcasa de aluminio personalizada | Acabado anodizado negro | Prototipo a producción.
esta costumbreCarcasa de aluminio mecanizada por CNCse fabrica en aluminio mediante fresado CNC de precisión para crear perfiles externos complejos, cavidades empotradas, aberturas, funciones de montaje y cavidades internas.
El componente está acabado con untratamiento superficial anodizado negro, proporcionando una apariencia limpia y profesional al tiempo que mejora la protección de la superficie y la resistencia a la corrosión. El anodizado negro se utiliza comúnmente en componentes de aluminio mecanizados por CNC donde tanto el rendimiento funcional como la apariencia visual son importantes.
La carcasa que se muestra es un ejemplo de la capacidad de JYH Precision Machining para fabricarCajas complejas de aluminio y carcasas mecánicas directamente a partir de dibujos del cliente, modelos CAD en 3D o especificaciones de ingeniería..
Ya sea que necesite un único prototipo, un pequeño lote de producción o una repetición de la producción, la geometría, el material, la tolerancia, el acabado superficial y los requisitos de inspección se pueden personalizar según su aplicación.
Descripción general del producto
Una carcasa de aluminio mecanizada por CNC se utiliza a menudo para proteger, soportar o integrar componentes internos manteniendo interfaces precisas con otros conjuntos mecánicos o electrónicos.
A diferencia de los gabinetes fabricados de chapa metálica, una carcasa mecanizada por CNC se puede producir a partir de material de aluminio sólido con cavidades, escalones, ranuras, orificios roscados, superficies de montaje y otras geometrías complejas mecanizados con precisión.
Esto hace que el mecanizado CNC sea especialmente adecuado para aplicaciones en las quePrecisión dimensional, rigidez estructural, apariencia y repetibilidad.son importantes.
Características clave del producto
- Construcción de aluminio mecanizado CNC de precisión.
- Bolsillos complejos y elementos empotrados
- Aberturas personalizadas e interfaces de montaje.
- Superficies de contacto mecanizadas con precisión
- Acabado superficial anodizado negro
- Dimensiones personalizadas según planos del cliente.
- Adecuado para prototipos y cantidades de producción.
- Mecanizado CNC multieje disponible
- Opciones de acabado de superficies personalizadas
- Inspección dimensional disponible
- Fabricación basada en CAD/CAM
- Revisión de DFM disponible antes de la producción
Especificaciones técnicas
| Especificación |
Descripción |
| Tipo de producto |
Carcasa/caja de aluminio mecanizado por CNC |
| Proceso de fabricación |
Fresado CNC |
| Material |
Aleación de aluminio según requerimientos del cliente. |
| Opciones típicas de aluminio |
6061-T6, 6063, 6082-T6, 7075-T6 y otras aleaciones |
| Acabado superficial |
Anodizado negro |
| Tipo de anodizado |
Tipo II o Tipo III disponibles según la aplicación |
| Capacidad de mecanizado |
Mecanizado CNC de 3, 4 y 5 ejes |
| Geometría |
Bolsillos, ranuras, cavidades, agujeros y perfiles personalizados |
| Tolerancia |
Según el dibujo del cliente y los requisitos de características. |
| Inspección |
Inspección dimensional/inspección CMM disponible |
| Volumen de producción |
Prototipo, bajo volumen y producción. |
| Formatos CAD |
STEP, STP, IGES, IGS, DWG, DXF y otros formatos comunes |
| Personalización |
Totalmente personalizado |
| Cotización |
Basado en dibujo, material, acabado, cantidad y requisitos. |
Importante:El material real, la tolerancia y las especificaciones de anodizado deben confirmarse a partir del dibujo del cliente antes de la cotización o la producción.
Mecanizado CNC de precisión para carcasas de aluminio complejas
La geometría de esta carcasa contiene múltiples características de mecanizado que requieren un acceso controlado a las herramientas y una sujeción cuidadosa del trabajo.
Dependiendo del diseño, el fresado CNC se puede utilizar para producir:
- Bolsillos profundos y empotrados
- Cavidades internas
- Superficies escalonadas
- Interfaces de montaje
- Aberturas de precisión
- Agujeros roscados
- avellanadores
- avellanadores
- Localización de características
- Superficies de contacto planas
- Perfiles externos
- Interfaces mecánicas personalizadas
Para geometrías complejas, el mecanizado CNC de múltiples ejes puede reducir la cantidad de configuraciones requeridas y ayudar a mantener relaciones posicionales entre diferentes características.
JYH puede revisar el modelo y el dibujo CAD del cliente antes de la producción para identificar posibles desafíos de mecanizado, problemas de tolerancia, limitaciones de acceso a herramientas y consideraciones de acabado.
Acabado de superficie de aluminio anodizado negro.
El acabado negro que se muestra en esta carcasa se produce medianteanodizado de aluminio.
El anodizado crea una capa de óxido de aluminio en la superficie en lugar de simplemente aplicar pintura convencional. El anodizado tipo II se selecciona comúnmente por apariencia y protección general de la superficie, mientras que el anodizado duro tipo III generalmente se selecciona cuando se requiere una mayor resistencia al desgaste y una superficie más dura.
Opciones de anodizado negro
| Característica |
Anodizado negro tipo II |
Anodizado duro negro tipo III |
| Propósito principal |
Apariencia y protección general |
Resistencia al desgaste y la abrasión |
| Apariencia |
Normalmente más suave/decorativo |
Normalmente más duro, más mate |
| Protección de superficies |
Bien |
Más alto |
| Resistencia al desgaste |
Moderado |
Alto |
| Consideración dimensional |
Menor espesor de recubrimiento |
Mayor espesor de recubrimiento |
| Aplicaciones típicas |
Viviendas, electrónica, productos de consumo. |
Piezas de desgaste mecánico, componentes industriales. |
| Color |
Negro disponible |
Negro disponible |
Para componentes de precisión, se debe considerar el proceso de anodizado durante el mecanizado porque la capa anodizada afecta las dimensiones finales. Los orificios, roscas, orificios y superficies de contacto críticos pueden requerir una compensación dimensional adecuada antes del acabado.
Materiales de aluminio disponibles
La aleación de aluminio exacta se puede seleccionar según los requisitos de la aplicación.
Aluminio 6061-T6
Una opción popular para carcasas mecanizadas por CNC debido a su buena maquinabilidad, relación resistencia-peso e idoneidad para anodizar.
Aluminio 6082-T6
Adecuado para componentes estructurales e industriales donde se requiere un buen rendimiento mecánico y maquinabilidad.
Aluminio 7075-T6
Se utiliza donde se requiere mayor resistencia. Sin embargo, se deben considerar los requisitos de anodizado cosmético durante la selección del material porque la composición de la aleación puede influir en la apariencia anodizada.
Otros materiales
Dependiendo del proyecto, JYH también puede evaluar:
- 6063 aluminio
- aluminio 2024
- Acero inoxidable
- Latón
- Cobre
- Titanio
- Plásticos de ingeniería
- Otros materiales especificados por el cliente
Fabricación de carcasas de aluminio CNC personalizadas
Este producto esno es un gabinete estándar disponible en el mercado.
La carcasa se puede fabricar según su:
- dibujo de ingeniería 2D
- modelo CAD 3D
- Archivo PASO
- Archivo IGES
- Dibujo DXF/DWG
- Muestra de prototipo
- Especificaciones técnicas
Las dimensiones, el espesor de la pared, los orificios, los huecos, los puntos de montaje, las roscas, el acabado de la superficie y otras características se pueden personalizar para su aplicación.
Esto hace que el mecanizado CNC sea adecuado para empresas que desarrollan nuevos productos donde las carcasas de aluminio estándar no pueden proporcionar la geometría o precisión dimensional requerida.
Aplicaciones
Las carcasas de aluminio mecanizadas por CNC personalizadas se pueden utilizar en muchas industrias y categorías de productos, que incluyen:
Electrónica y equipos eléctricos
- Carcasas para dispositivos electrónicos
- Equipos de control
- Carcasas de sensores
- Cajas de instrumentos
- Carcasas de conectores
- ensamblajes electronicos
Robótica y Automatización
- Componentes del robot
- Carcasas de control de movimiento
- Soportes de sensores
- Equipos de automatización
- Interfaces mecánicas
Equipos industriales
- Componentes de la máquina
- Cajas de equipos
- Instrumentación
- Controladores industriales
- Conjuntos mecánicos personalizados
UAV y hardware avanzado
- Carcasas para electrónica
- Componentes estructurales
- Fundas para equipos
- Conjuntos mecánicos de precisión
Productos de consumo
- Productos electrónicos de primera calidad.
- Dispositivos inteligentes
- Equipo de mano
- Carcasas de productos personalizados
Prototipo e I+D
- Prototipos de ingeniería
- Prototipos funcionales
- Desarrollo de productos
- Equipo de prueba
- Producción piloto
Proceso de mecanizado CNC
Un flujo de trabajo de producción típico para una carcasa de aluminio personalizada incluye:
1. Revisión de ingeniería
Nuestros ingenieros revisan el dibujo 2D y/o el modelo CAD 3D para comprender el material, las tolerancias, la geometría, el acabado de la superficie y los requisitos funcionales.
2. Análisis DFM
El diseño se revisa en cuanto a accesibilidad de herramientas, espesor de pared, esquinas internas, cavidades profundas, sujeción de piezas y secuencia de mecanizado.
3. Preparación de materiales
La aleación de aluminio especificada se obtiene y prepara para el mecanizado CNC.
4. Fresado CNC
La carcasa se mecaniza mediante el proceso de fresado CNC adecuado. Los componentes complejos pueden requerir múltiples configuraciones o mecanizado multieje.
5. Desbarbado y preparación de superficies
Antes del acabado de la superficie se eliminan los bordes afilados, las rebabas y los restos de mecanizado.
6. Acabado de superficies
El componente puede recibir anodizado negro u otro tratamiento superficial específico.
7. Inspección dimensional
Las dimensiones críticas y las características funcionales se inspeccionan de acuerdo con los requisitos del cliente.
8. Control de calidad final
Los componentes terminados se verifican visual y dimensionalmente antes del embalaje y envío.
¿Por qué elegir el mecanizado CNC para carcasas de aluminio?
| Método de fabricación |
Geometría compleja |
Precisión |
Compatible con prototipos |
Acabado superficial |
Personalización |
| Mecanizado CNC |
Excelente |
Excelente |
Excelente |
Excelente |
Excelente |
| Chapa de metal |
Moderado |
Bien |
Bien |
Bien |
Bien |
| fundición a presión |
Bien |
Bien |
Bajo |
Excelente |
Moderado |
| Moldeo por inyección |
Excelente |
Excelente |
Bajo |
Excelente |
Moderado |
| Impresión 3D |
Excelente |
Moderado |
Excelente |
Moderado |
Excelente |
Para aplicaciones de ingeniería y de bajo volumen, el mecanizado CNC puede eliminar la necesidad de herramientas de producción dedicadas y permite implementar cambios de diseño con relativa rapidez.
Para mayores volúmenes de producción, JYH también puede evaluar procesos de fabricación alternativos comofundición a presión, moldeo por inyección o fabricación de chapacuando corresponda.
Control de calidad
Para carcasas de aluminio mecanizadas con CNC de precisión, el control dimensional es particularmente importante alrededor de las superficies de contacto, interfaces de montaje, orificios, roscas y cavidades internas.
Dependiendo de los requisitos del proyecto, la inspección puede incluir:
- Inspección dimensional
- Medición de MMC
- Inspección de dimensiones críticas
- Inspección de hilo
- Inspección visual
- Inspección de acabado superficial
- Inspección de apariencia anodizada
- Inspección del primer artículo (FAI)
- Certificado de conformidad (CoC)
- Informes de inspección
Los requisitos de inspección se pueden definir según el dibujo y las especificaciones de calidad del cliente.
Del prototipo a la producción
JYH Precision Machining admite proyectos de fabricación personalizados desdedesarrollo de prototipos a través de la producción.
Prototipo
Adecuado para:
- Desarrollo de nuevos productos
- Validación de ingeniería
- Pruebas de ajuste y funcionamiento
- Verificación del diseño
- Proyectos de I+D
Producción de bajo volumen
Adecuado para:
- Producción piloto
- Lanzamiento de producto
- Equipos de lotes pequeños
- Maquinaria especializada
- Hardware de inicio
Producción Fabricación
Para productos establecidos, los procesos de fabricación se pueden optimizar para lograr repetibilidad, calidad y eficiencia de producción.
Este enfoque del prototipo a la producción permite a los clientes mantener la continuidad a medida que su producto pasa del desarrollo de ingeniería a la producción.
Lo que necesitamos para cotizar su carcasa de aluminio CNC
Para proporcionar una cotización precisa, envíe:
- modelo CAD 3D-- Se prefiere PASO/STP
- dibujo de ingeniería 2D-- PDF
- Especificación de materiales
- Requisito de acabado superficial
- Cantidad requerida
- Tolerancias críticas
- Requisitos de inspección
- Calendario de entrega objetivo, si corresponde
Ejemplo de solicitud de cotización
Parte:Carcasa de aluminio mecanizada por CNC
Material:6061-T6
Finalizar:Anodizado negro
Cantidad:100 piezas
Dibujo:PDF + PASO
Inspección:Inspección dimensional
Solicitud:Caja para electrónica industrial
Envíe sus dibujos y nuestro equipo de ingeniería podrá revisar el diseño y proporcionarComentarios de DFM y cotización de fabricación.
Opciones de personalización
La carcasa se puede personalizar según la aplicación, incluyendo:
Material
- 6061-T6
- 6082-T6
- 7075-T6
- 6063
- Otras aleaciones de aluminio
Acabado superficial
- Anodizado negro
- Anodizado claro
- anodizado rojo
- Anodizado azul
- Anodizado duro tipo III
- Granallado
- Cepillado
- Pulido
- Recubrimiento en polvo
- Marcado/grabado láser
Mecanizado
- Fresado CNC de 3 ejes
- Mecanizado CNC de 4 ejes
- Mecanizado CNC de 5 ejes
- Torneado CNC cuando corresponda
Operaciones adicionales
- Enhebrado
- Perforación
- escariado
- tocando
- Desbarbado
- Asamblea
- Marcado láser
- Inspección personalizada
Preguntas frecuentes
¿Qué es una carcasa de aluminio mecanizada por CNC?
Una carcasa de aluminio mecanizada por CNC es una carcasa mecánica de precisión fabricada en aluminio mediante fresadoras controladas por computadora. Puede contener bolsillos, cavidades, agujeros, roscas, interfaces de montaje y otras características personalizadas.
¿Pueden fabricar esta carcasa según nuestro dibujo?
Sí. La vivienda se puede personalizar según suDibujo de ingeniería 2D y modelo CAD 3D..
¿Qué aluminio es mejor para carcasas CNC?
6061-T6 es una opción común para carcasas de aluminio mecanizadas CNC de uso general porque ofrece una combinación útil de maquinabilidad, propiedades mecánicas e idoneidad de anodizado. La aleación adecuada depende en última instancia de los requisitos mecánicos, medioambientales y cosméticos de la aplicación.
¿Pueden fabricar carcasas de aluminio anodizado negro?
Sí. El anodizado negro se puede especificar como Tipo II o Tipo III dependiendo de la apariencia, durabilidad y requisitos dimensionales requeridos.
¿Puedes fabricar prototipos?
Sí. El mecanizado CNC es muy adecuado para prototipos porque las piezas se pueden producir directamente a partir de datos CAD sin necesidad de moldes de inyección específicos ni herramientas de fundición a presión.
¿Puedes producir lotes pequeños?
Sí. El mecanizado CNC se puede utilizar para prototipos, producción de bajo volumen y programas de producción más grandes.
¿Proporcionan informes de inspección?
La documentación de inspección se puede proporcionar de acuerdo con los requisitos del proyecto, incluida la inspección dimensional y la medición CMM cuando sea necesario.
¿Qué archivos se requieren para la cotización?
AModelo 3D STEP/IGES y dibujo 2D en PDFson recomendados. También se deben proporcionar los requisitos de cantidad y acabado superficial.
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
