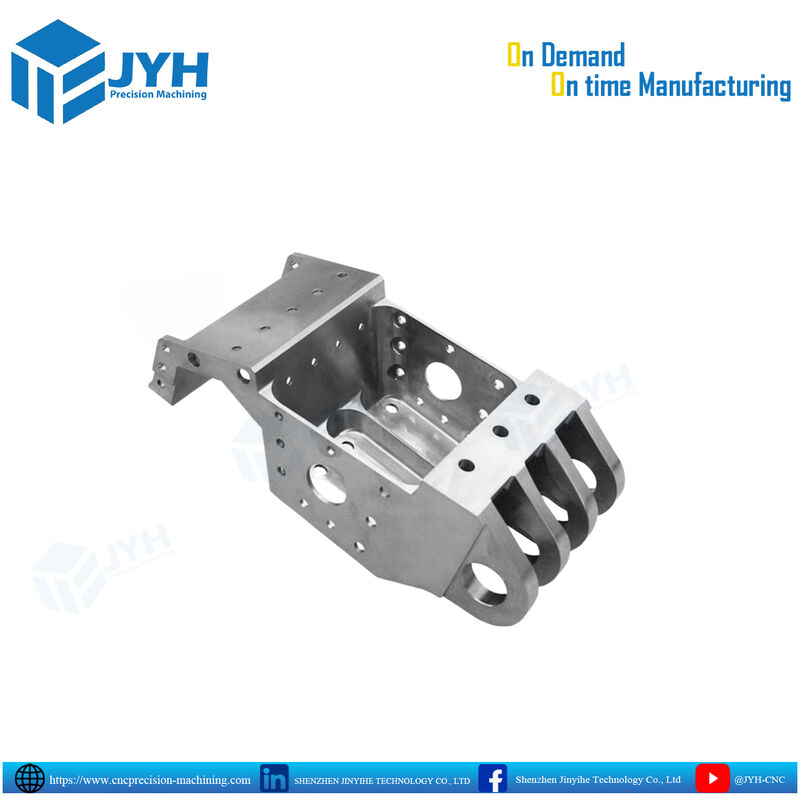

Name: Carcasa de bastidor estructural mecanizado CNC de 5 ejes personalizado con tolerancia de ±0.01 mm y puntos de montaje multibloque
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: OEM/ODM
Price: 60.00 USD
Availability: InStock

En casa > productos > el trabajar a máquina de la precisión del CNC >

Carcasa de bastidor estructural mecanizado CNC de 5 ejes personalizado con tolerancia de ±0.01 mm y puntos de montaje multibloque

Carcasa de marco estructural de fresado CNC de 5 ejes

Caja mecanizada CNC con tolerancia de ±0

01 mm

Lugar de origen:

Porcelana

Nombre de la marca:

JYH

Certificación:

ISO9001,IATF1969

Número de modelo:

OEM/ODM

Contacta con nosotros

Solicitar una cita

Carcasa de bastidor estructural mecanizado CNC de 5 ejes personalizado con tolerancia de ±0.01 mm y puntos de montaje multibloque

Detalles del producto

Proceso de fabricación:

Fresado CNC de 5 ejes, mandrinado de precisión, taladrado y roscado

Materiales disponibles:

Aluminio: AL6061-T6, AL7075-T6, AL5082 Acero inoxidable: SS304, SS316L, 17-4PH Acero de aleación: 41

Tolerancias de mecanizado:

Estándar: ±0,01 mm

Rugosidad de la superficie:

Mecanizado Ra 1,6 µm (acabado fino Ra 0,8 µm / Ra 0,4 µm disponible)

Opciones de acabado de superficie:

Anodizado (Tipo II / Revestimiento duro Tipo III), Granallado, Pasivación, Recubrimiento en polvo, N

Control de calidad:

Inspección CMM, escaneo óptico 3D, juego de calibres de pasadores, calibres de rosca, informes de pr

Volumen de producción:

Creación rápida de prototipos (1 a 10 piezas), bajo volumen (100 a 1000 piezas), producción en masa

Resaltar:

Carcasa de marco estructural de fresado CNC de 5 ejes

Caja mecanizada CNC con tolerancia de ±0

01 mm

Condiciones de pago y envío

Cantidad de orden mínima

Detalles de empaquetado

Embalaje personalizado

Tiempo de entrega

5-8 días

Capacidad de la fuente

Prototipo a la producción en masa

Productos relacionados

Contacta con nosotros

Sandy Xu

Contacta ahora

Descripción del producto

Carcasa de Estructura Mecanizada CNC de 5 Ejes Personalizada

En JYH Precision Machining, diseñamos carcasas estructurales de alta complejidad y que soportan cargas, adaptadas para aplicaciones de alta fiabilidad en los sectores aeroespacial, robótico, automotriz y de automatización industrial.

Esta carcasa estructural mecanizada CNC personalizada presenta fresado de cavidades multieje, alineación precisa de taladros, bridas de montaje lateral y puntos de montaje multianclaje. Fabricado en centros de mecanizado CNC avanzados de 5 ejes, este componente garantiza tolerancias dimensionales estrictas, coplanaridad excepcional e integridad estructural bajo tensiones dinámicas.

Especificaciones Técnicas y Capacidades de Fabricación

Parámetro de Especificación	Detalles y Capacidad
Proceso de Fabricación	Fresado CNC de 5 Ejes, Mandrinado de Precisión, Taladrado, Roscado
Materiales Disponibles	Aluminio: AL6061-T6, AL7075-T6, AL5082 Acero Inoxidable: SS304, SS316L, 17-4PH Acero Aleado: 4140, 4340, Acero al Carbono Especialidad: Titanio Grado 5, Latón, Cobre
Tolerancias de Mecanizado	Estándar: ±0.01 mm
Rugosidad Superficial	En bruto mecanizado Ra 1.6 µm (Acabado fino Ra 0.8 µm / Ra 0.4 µm disponible)
Opciones de Acabado Superficial	Anodizado (Tipo II / Recubrimiento duro Tipo III), Granallado, Pasivación, Recubrimiento en Polvo, Niquelado Químico
Control de Calidad	Inspección por CMM, Escaneo Óptico 3D, Juego de Calibres de Espárragos, Calibres de Roscas, Informes de Prueba de Materiales (MTRs)
Volumen de Producción	Prototipado Rápido (1–10 uds.), Bajo Volumen (100–1,000 uds.), Producción en Masa (10,000+ uds.)

Características e Beneficios Clave de Ingeniería

Geometría Compleja mediante Mecanizado de 5 Ejes: El mecanizado en una sola configuración elimina errores de indexación, garantizando la concentricidad en todos los taladros laterales y axiales.

Relación Resistencia-Peso Optimizada: El fresado de cavidades profundas reduce la masa del componente manteniendo una integridad estructural rígida para la distribución de cargas pesadas.

Alineación Precisa de Taladros: Los taladros de pared lateral en línea se terminan con precisión a nivel de micras para soportar la inserción suave del eje, el alojamiento de rodamientos o la colocación de bisagras.

Estricto Control de Calidad: Cada lote se somete a verificaciones dimensionales completas por CMM, verificación de composición de materiales y análisis de rugosidad superficial para cumplir con los estándares ISO.

Comparación: Mecanizado de 3 Ejes vs. 5 Ejes para Carcasas Complejas

Característica / Beneficio	Mecanizado Estándar de 3 Ejes	Mecanizado de Precisión CNC de 5 Ejes JYH
Operaciones de Configuración	Se requieren múltiples configuraciones (riesgo de errores de apilamiento)	Configuración única para mecanizado de características en múltiples ángulos
Tolerancias entre Ángulos	Moderadas (±0.02 mm a ±0.05 mm)	Ultra-Estrictas (±0.005 mm a ±0.01 mm)
Velocidad de Producción	Más lenta debido a la reposición de fijaciones	Tiempo de entrega rápido con configuraciones de cambio rápido SMED
Acceso a Características Complejas	Capacidad de ángulo limitada	Acceso sin restricciones a taladros angulados y socavados

Aplicaciones Objetivo

Robótica y Automatización: Chasis de montaje de servomotor, marcos de efectores finales, carcasas de juntas de brazos robóticos
Aeroespacial y Defensa: Soportes estructurales, carcasas de aviónica, marcos de montaje de sensores
Equipos Industriales: Carcasas de caja de cambios, soportes de bombas hidráulicas, soportes de guía de alta resistencia
Automotriz y Vehículos Eléctricos: Subchasis de tren motriz, bloques de montaje de suspensión, soportes de prueba de alto estrés

¿Por qué elegir JYH Precision Machining?

Fabricación Bajo Demanda y a Tiempo: Programación ágil impulsada por prácticas de fabricación ajustada (SMED) para minimizar los tiempos de entrega
Soporte DFM: Retroalimentación gratuita de Diseño para la Fabricabilidad de ingenieros mecánicos senior antes de la producción
Soluciones de Extremo a Extremo: Suministro de materia prima, mecanizado de precisión, post-tratamiento, ensamblaje e informes de inspección CMM proporcionados con cada pedido

¿Listo para dar vida a sus diseños de ingeniería?
¡Contacte a nuestro equipo de ingeniería hoy mismo con sus archivos CAD 2D/3D (STEP, IGES, DWG) para una cotización rápida y un análisis DFM gratuito!
